軟管撓曲測試要求|軟管撓曲測試標準
6.3.3.2 試樣預處理
試樣預處理如下：
a) 按表8規定的軟管自由長度準備撓曲疲勞試樣；
b) 封堵試樣接頭，按5.3.12進行接頭耐腐蝕性試驗；
c) 完成接頭耐腐蝕性試驗后的試樣在168 h以內，按6.3.8完成耐熱性試驗；
d) 完成耐熱性試驗后的試樣在室溫下冷卻2 h，應在166 h以內完成撓曲疲勞試驗。

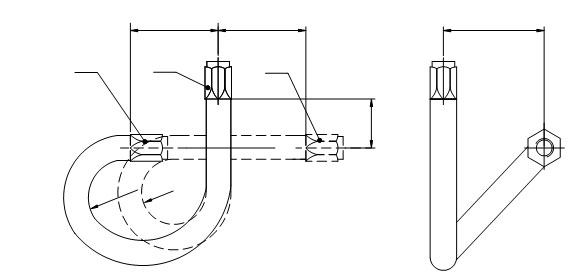

說明：
1——樣件移動端極左位置；
2——固定端；
3——樣件移動端極右位置。
圖7 軟管屈撓疲勞試驗裝置示意圖
6.3.3.3 試驗程序
試驗程序如下：
a) 將預處理后試樣的“固定端”固定在撓曲疲勞試樣臺上，并連接好氣壓源，試樣的“移動端”連接在撓曲疲勞試樣臺可移動的工裝上并封堵。軟管總成安裝時按其自然彎曲進行連接，不應出現任何外力下的扭曲，軟管總成空間安裝位置尺寸見表8；
b) 調整設備輸出氣壓，提供1.0 MPa壓力至節流孔。開始對試樣氣壓循環設定：加壓從0 MPa升至1.0 MPa保持60 s±5 s，泄壓從1.0 MPa降至0 MPa保持60 s±5 s；
c) 啟動撓曲循環部分，試樣的“移動端”從如圖7所示極左位置水平移至極右位置，再從極右位置水平移至極左位置，“移動端”一個往復記為一次，累計進行100萬次軟管疲勞試驗。“移動端”往復位移為150 mm±3 mm，試驗頻率為1.7 Hz±0.1 Hz；
d) 試驗結束后，對軟管總成施加壓力為1.0 MPa±0.07 MPa氣壓，保持120 s±10 s，觀察軟管總成試樣是否泄漏。
