標題：隔板水壓試驗機-隔板水壓壓力測試臺

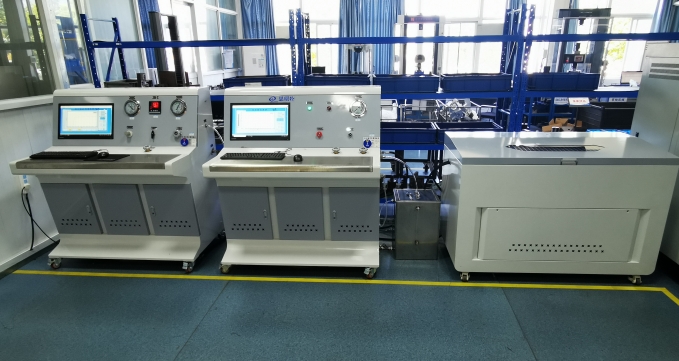

隔板水壓試驗機-隔板水壓壓力測試臺是專門用于測試電力陶瓷隔板（如絕緣子、套管等）耐水壓性能的設備，以確保其在高壓、潮濕環境下的密封性和機械強度。以下是關于該設備的詳細介紹：
1. 設備用途
-
性能驗證：模擬高水壓環境，測試陶瓷隔板的抗壓強度、密封性及長期耐久性。
-
質量控制：用于生產過程中或出廠前的產品檢驗，確保符合行業標準（如IEC、GB等）。
-
研發支持：優化陶瓷材料配方和結構設計。
2. 核心功能
-
高壓水壓測試：通常壓力范圍從幾MPa到數十MPa（根據陶瓷隔板規格定制）。
-
保壓測試：維持恒定壓力一段時間，檢測是否泄漏或破裂。
-
自動化控制：通過PLC或計算機控制壓力、時間、數據記錄。
-
安全防護：超壓自動泄壓、緊急停機、防護罩等。
3. 設備組成
-
壓力系統：
-
高壓水泵/增壓器：提供穩定壓力。
-
壓力傳感器：實時監測壓力變化。
-
蓄能器：保持壓力穩定。
-
-
密封夾具：定制化設計，適配不同形狀/尺寸的陶瓷隔板。
-
控制系統：
-
人機界面（HMI）：設置參數（壓力、時間等）。
-
數據記錄：存儲測試曲線、結果。
-
-
安全裝置：泄壓閥、壓力表、防爆罩。
4. 測試流程
-
樣品安裝：將陶瓷隔板固定在密封夾具中。
-
注水排氣：注入水并排除空氣，確保無氣泡。
-
加壓：逐步增加壓力至目標值。
-
保壓：維持壓力（如30分鐘），觀察是否泄漏或破裂。
-
泄壓檢查：緩慢泄壓后取出樣品，分析結果。
5. 技術參數示例
| 項目 | 參數 |
|---|---|
| 壓力范圍 | 0-10 MPa（可調） |
| 測試精度 | ±1% FS |
| 介質 | 清水或去離子水 |
| 控制方式 | 自動/手動 |
| 數據輸出 | 壓力-時間曲線、測試報告 |
